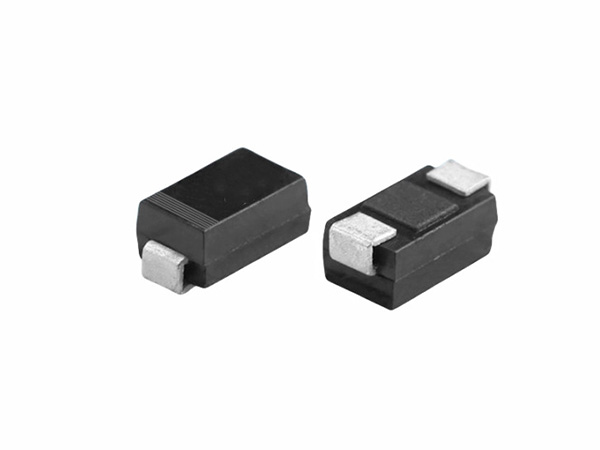

瞬态电压抑制二极管（Transient Voltage Suppressor，简称TVS）是一种特殊的二极管，其工作原理主要基于PN结的雪崩击穿效应。以下是对其工作原理的详细介绍：
一、雪崩击穿效应
雪崩击穿效应是TVS二极管工作的核心原理。在PN结中，当外加电压超过其击穿电压时，PN结中的电子和空穴在电场的作用下加速运动，与晶格原子发生碰撞，产生更多的电子-空穴对。这些新产生的电子-空穴对继续在电场中加速运动，形成连锁反应，导致PN结中的电流急剧增加，从而形成雪崩击穿。
二、TVS二极管的工作原理
正常状态：
当TVS二极管两端的电压低于其击穿电压时，TVS二极管处于高阻态，基本可认为不导通。此时，电源的电流流向内部工作电路，不经过TVS二极管。
雪崩击穿状态：
当TVS二极管两端的电压超过其击穿电压时，PN结迅速进入雪崩击穿状态，形成低阻抗路径。此时，TVS二极管将瞬态电压迅速导通至地，从而保护电子设备免受电压瞬态冲击。
恢复状态：
当瞬态电压消失后，TVS二极管的PN结从雪崩击穿状态恢复到正常状态，其阻抗再次变为高阻态，等待下一次瞬态电压的冲击。
三、TVS二极管的特性参数
击穿电压：TVS二极管的一个重要参数，决定了二极管开始导通的电压。击穿电压越低，二极管对电压瞬态冲击的响应速度越快，但同时也可能导致二极管在正常工作电压下误动作。
击穿电流：PN结在雪崩击穿状态下的电流，与外加电压、PN结的掺杂浓度和结构有关。TVS二极管的击穿电流通常在几十安培到几千安培之间。
恢复时间：PN结从雪崩击穿状态恢复到正常状态所需的时间。TVS二极管的恢复时间通常在纳秒级别，这使得它能够迅速响应瞬态电压的冲击。
四、TVS二极管的应用
TVS二极管通常用于保护单极性电源和信号线路，防止电路受到过电压的损害。双向TVS二极管在两个方向上都具有击穿特性，因此常用于保护双极性电源和差分信号线路。此外，由多个TVS元件组成的阵列TVS可以提供更高的功率容量和更小的电容，适用于高速信号线路的保护。
综上所述，TVS二极管通过利用PN结的雪崩击穿效应来迅速响应瞬态电压的冲击，并将过电压导通至地，从而保护电子设备免受损害。其独特的特性和广泛的应用使其成为电子领域中不可或缺的元件之一。
